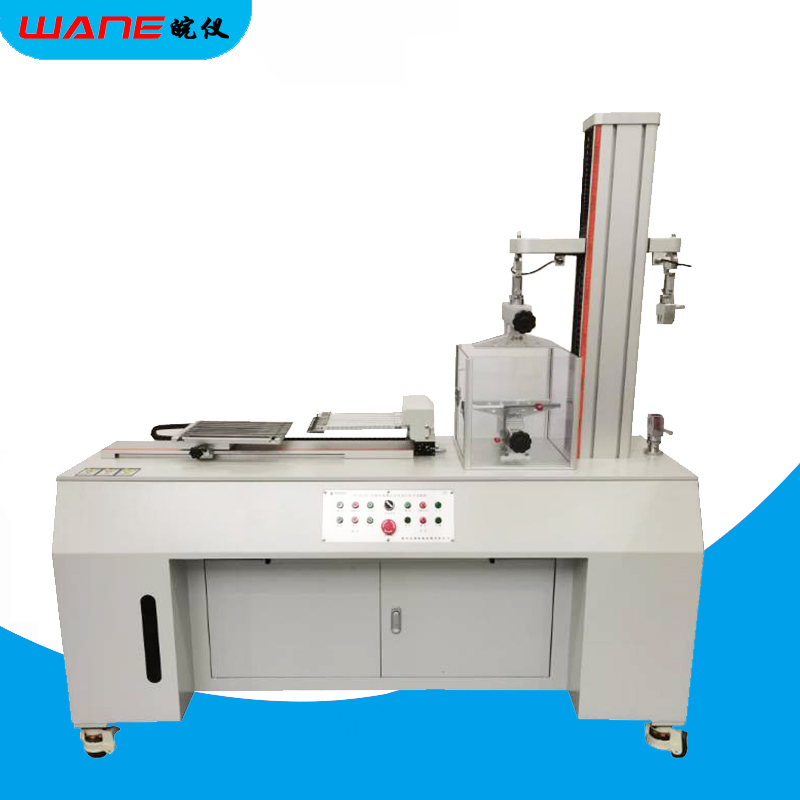

22通道伺服控制復合式電池片臥式拉力試驗機
型號：WY-3020S-T1
產品概述：
復合式電池片拉力試驗機測試過程中采用全數字化力量、位移、速度三閉環控制，采用交流伺服馬達及控制驅動系統，配合意大利Haitec減速箱及臺灣TBI精密滾珠絲桿傳動，以達到傳動效率與性噪比最佳效果。
該試驗機主要用于測試太陽能光伏組件、膠粘制品等樣品的：拉伸、剝離、抗彎、壓縮、撕裂等精密力學試驗。隨著太陽能光伏行業的快速發展，光伏電池片對測量技術的要求不斷提高，對于檢測設備的實用性、便捷性、集成化、智能化程度的要求日趨增高，為此我們進行新一代產品的升級，新一代產品融入了人性化設計理念，優化結構設計，完善精準控制，讓檢測更加輕松，一次同時可進行20主柵試驗測試，不僅縮短了裝夾、測試時間，同時還節約了大量的人工成本，大大提高檢測效率，測試同樣的一塊電池片比單組測試至少可提高10～12倍以上的速度，完全滿足現有市場主流22柵、16柵線、12柵、9柵、5柵電池片的測試要求，多區間分段快速數據處理，同時還可兼容各類組件產品測試、直接生成不同測試要求的測試報告，為客戶帶來更方便的測試體驗，數據儲存單個獨立數據，查詢沿用以前批量多次分組查找。
復合式電池片拉力試驗機主要技術參數：
1、試驗力選擇：5kg、10kg、20kg、50kg、100kg、200kg；
2、準確度等級：優于0.5級；
3、負荷測量范圍：0.2%—100%FS；
4、試驗力示值允許誤差極限：示值的±0.5%以內；
5、試驗力示值分辨率：最大試驗力的1/±500000，全程分辨率不會檔；
6、變形測量范圍：0.2%—100%FS；
7、變形示值誤差極限：示值的±0.50%以內；
8、變形分辨力：0.0001mm
9、位移示值誤差極限：示值的±0.5%以內；
10、位移分辨力：0.0005mm
11、力控速率調節范圍：0.01-10%FS/S；
12、力控速率控制精度：設定值的±1%以內；
13、變形速率調節范圍：0.02—5%FS/S；
14、變形速率控制精度：設定值的±1%以內；
15、位移速度調節范圍：0.001—500mm/min
16、位移速率控制精度：速率<5mm/min時，設定值的±1.0%以內；速率≥5mm/min時，設定值的±0.5%以內；
17、恒力、恒變形、恒位移控制范圍：0.5%--100%FS；
18、恒力、恒變形、恒位移控制精度：設定值≥10%FS時，設定值的±0.1%以內；設定值<10%FS時，設定值的±1%以內；
19、有效試驗寬度：230×230mm
20、有效拉伸空間距離：560mm（電池片剝離測試部分）
21、有效拉伸空間距離：700mm（立式組件測試部分）
22、主機外型尺寸（長×寬×高）：1400×580×1700（mm）
23、使用電源：單相220V 50Hz 500W；
24、機臺重量：約120kg；
復合式拉力試驗機功能說明
一、電池片剝離測試部分
1、大測試平臺：可以滿足目前市場主流組件廠商各種規格電池片的安裝測試。
2、加熱平板：
可選安裝電熱平板，滿足在特定的溫度條件下測試；
3、防撞擊裝置：
樣品安裝平臺增加了特制的防撞擊裝置，能有效防護樣品平臺與夾具間的撞擊，并能智能感應撞擊，聯機控制設備運行，保護傳感器。
4、精心設計測試細節部件
本設備在多年的行業應用實踐中，對設備測試夾具、傳感器的安裝調節部件進行了精心設計：
A、測試夾具高度調節，以適用不同規格的電池片測試；
B、調節測試夾具的水平角度，取得最適合的剝離測試角度進行測試，可以更接近式樣實際運用中的受力方向，數據更準確；
C、游標式傳感器位置調節，更換測試工種時調節更便利；

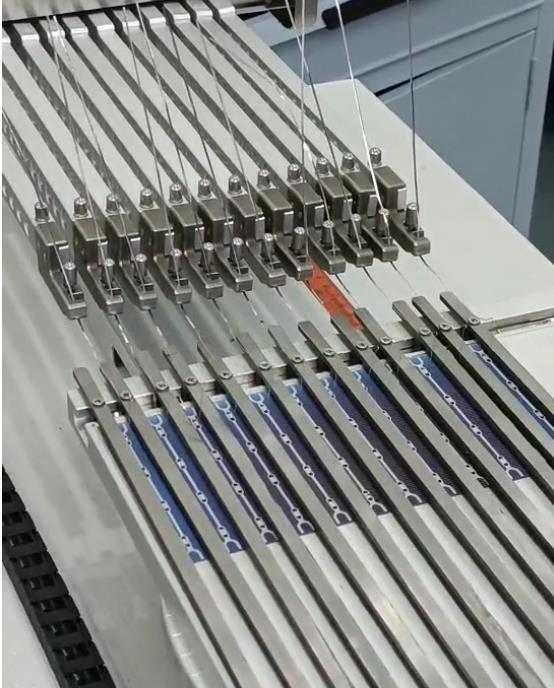

D、特制專用迷你測試鉗口夾持方便，小間距的工位也適合，可更方便夾持短焊帶樣品。
二、立式組件測試部分
立式部分功能齊全，可兼容多種 產品試驗，更換測試工種便利：
1、可用于測試電池片抗彎測試，適用于不同規格的電池片(可適用于230mm*230mm 以內的各種尺寸電池片)三點彎、四點抗彎試驗，跨距大小可自由調節；
2、可用于焊帶（圓焊帶、扁焊帶）拉伸屈服強度測試；
3、可用于EVA背板剝離測試(適用于200mm*200mm 以內的背板尺寸)；
4、可用于接線盒拉拔力測試等。
軟件功能特色：
1、先進的芯片集成技術，專業設計的數據采集放大系統，具有集成度高、穩定可靠、使用方便等優點。控制軟件能實現自動求取抗拉強度、屈服強度、抗壓強度、斷裂強度、剝離強度、彈性模量、延伸率等檢測數據，開放式公式編輯能自動計算試驗過程中任一指定點的力、應力、位移、變形等數據結果。對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求。
2、控制方式：定速度、定位移、定荷重、定荷重增率、定應力、定應力增率、定應變、定應變增率等控制方式可選；
3、自動清零：試驗開始后，測量系統自動調零；
4、自動換檔：根據負荷大小自動切換到適當的量程，以確保測量數據的準確度；
5、自動存盤：試驗數據和試驗條件自動存盤，杜絕因忘記存盤而引起的數據丟失；
6、批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗；

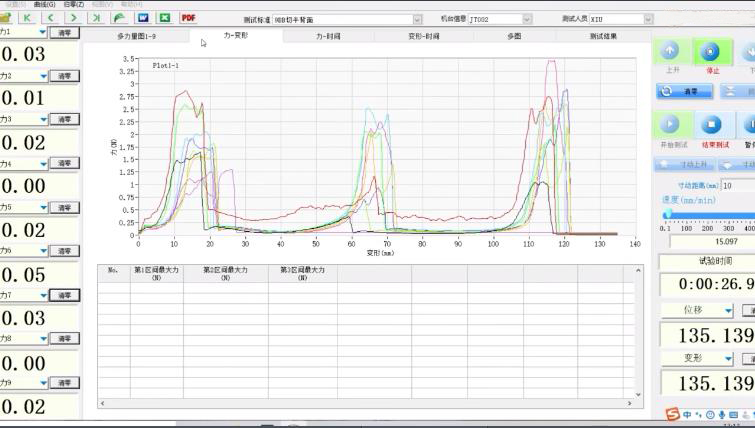

7、顯示方式：數據與曲線隨試驗過程動態顯示；
8、曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標找出試驗曲線上各點對應的數據；
9、曲線選擇：可選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印；
10、單位切換：力量單位：（g、kg、N、lb）、應力單位：（kg/mm2、N/mm2、Mpa、
lbf/in2）位移單位：（m、mm、in）
11、試驗報告：可按用戶要求的格式對試驗報告進行編程和打印，并可導出WORD、EXCEL、PDF文件；
12、測試數據：強大的結果數據查詢功能，通過數據庫可以隨時查詢歷史測試記錄；
13、安全保護：超過最大負荷的2～10%時，自動實現安全保護；
14、可自動檢測、計算試樣的機械性能指標，也可人工干預分析過程，根據相關標準的要求對自動分析結果進行修正，以提高數據的準確度；
隨機標準配件：
隨機標準配件：
| 編號 | 名 稱 | 規 格 | 數量 | |
| 主要機構部件 | 001 | 荷重傳感器 | 美國MKCELLS 50N高精度荷重元 | 二十個 |
| 002 | 荷重傳感器 | 美國MKCELLS 1000N高精度荷重元 | 一個 | |
| 003 | 位移感應系統 | 光電編碼器:2000Hz | 一個 | |
| 004 | 動力系統 | 交流伺服馬達 | 二套 | |
| 005 | 動力控制器 | 伺服驅動器 | 二套 | |
| 006 | 傳動系統 | 臺灣TBI精密磨制滾珠絲桿 | 二套 | |
| 007 | 減速機 | 意大利Haitec精密中控減速機 | 二套 | |
| 008 | 傳動軸承 | 進口高強度軸承 | 六套 | |
| 控制系統 | 009 | 控制電器 | 進口自動化電器元件 | 一套 |
| 010 | 控制主板 | TH2000 64位20通道閉環測量控制主板 | 一套 | |
| 011 | 控制主板 | TH2000 64位單通道閉環測量控制主板 | 一套 | |
| 012 | 測試軟件 | TOP-TEST 20通道電池片專用測量控制系統 | 一套 | |
| 其他附件 | 013 | 測試治具 | 20柵電池片180度剝離測試治具 | 一套 |
| 014 | 測試治具 | 焊帶拉伸測試治具 | 一套 | |
| 015 | 測試治具 | 匯流條拉伸測試治具（接線盒） | 一套 | |
| 016 | 數據處理系統 | 聯想商用電腦 | 一套 | |
| 出廠資料 | 017 | 操作說明書 | 作業指導書、機臺及軟件操作說明書 | 一份 |
| 018 | 產品質保證書 | 出廠產品質量保證說明 | 一份 | |
| 019 | 出廠檢驗證書 | 出廠檢驗記錄表 | 一份 | |
| 020 | 出廠合格證 | 出廠檢驗合格標示 | 一份 | |
| 021 | 設備配置清單 | 關鍵配件清單 | 一份 | |
| 022 | 軟件光盤 | TOP-TEST 20 軟件安裝光盤、電子版說明書 | 一份 | |
